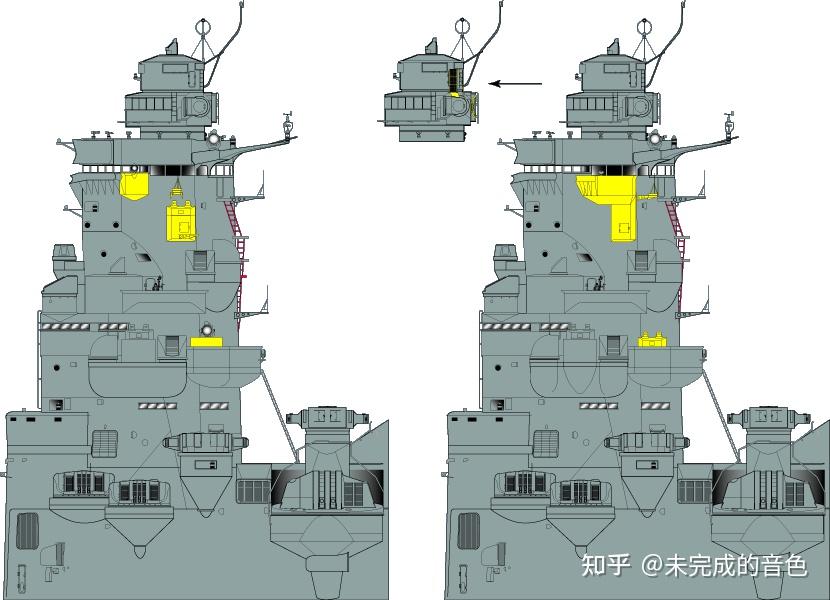

黄色部分表示大和武藏竣工时的差异。左表示大和竣工时(1941年12月~1943年5月)的状态。右边是武藏,是公试后(1942年8月)的状态。武藏在竣工1个月后的1942年9月将21号电探搭载在舰桥顶端的15米测距仪上,直到1943年7月为止都是这个状态。大和在1943年5月搭载了21号电探。红色部分是直到最后都是大和和武藏有差异的部分。

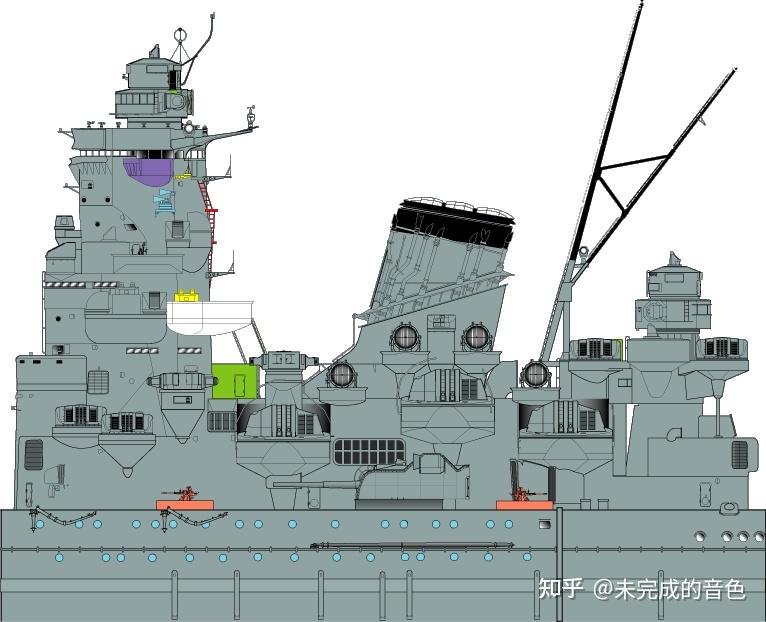

这是1943年7月的大和,和武藏的不同之处是只有红色的桅杆索部分,关于这个时期的舰桥构造物,大和和武藏几乎没有区别。由于1943年5月入坞时的改装,第一舰桥附近的空中线支柱和信号指挥所(都为黄色)被转移,18厘米海上警戒眼镜舷侧凸体(紫色)被扩大。武藏在竣工时进行了以上变更。另外在15米测距仪上还装备了21号电探(绿色),武藏在1942年9月已经装备完毕。舰桥部的22号电探(淡蓝色)是大和在1943年5月,武藏在1943年7月装备的,之后(大和在1944年3月,武藏在1944年4月)移动到了18cm海上警戒眼镜舷侧凸体(紫色)的正下方。据说大和、武藏在1943年5月和7月的工程中,信号所甲板(白)在后部扩张了2米左右。舰舷的舰窗(淡蓝色)在1942年10月的训令对策中,到1943年中期为止好像被堵住了,大概是1943年入坞时(大和是1943年5月,武藏是1943年7月)。两舷副炮前后的25mm三联装机关炮(橙色)是武藏竣工时装备的,而大和则是1943年7月装备的。

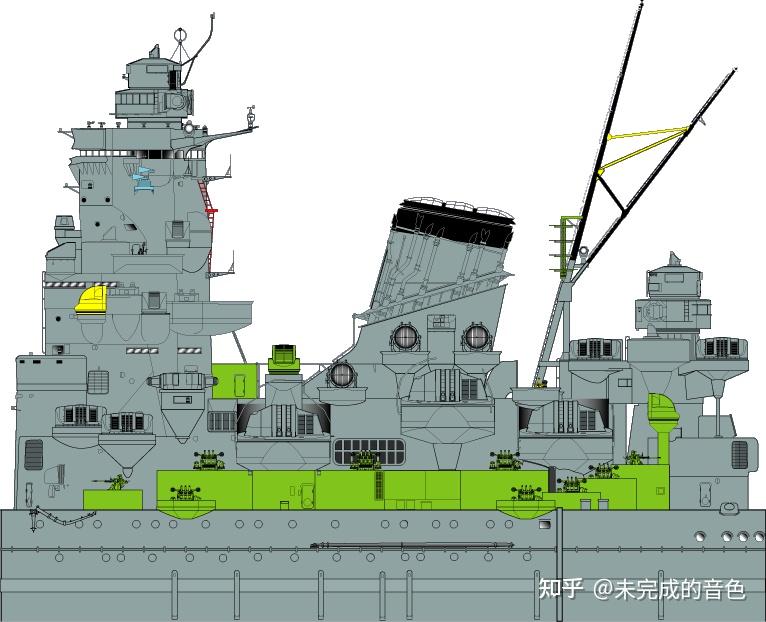

大和于1944年2月25日~3月18日之间撤除了两舷的15.5cm副炮,增设12.7cm高角炮和25mm机关炮,强化了对空防御功能。上图是改装后的大和中央部。舰桥部的桅杆索(红色)显示出与武藏的不同。舰桥部的22号电探(淡蓝色)被移动到了18cm的海上警戒眼镜舷侧凸体的正下方。另外,第2舰桥旁边150cm的探照灯管制装置好像换成了25mm增设机关炮的火器管制装置(黄色)。舰桥基部的后部设置了兵员待机所(绿色)。另外,撤去的7,8号探照灯处,舰桥和烟囱之间的94式高射指挥装置(淡蓝色)被转移,94式高射指挥装置的部分设置了25mm增设机关炮用的火器管制装置(黄色)。3脚架桅杆上设置了13号电探(绿色),桅杆后面还设有电探室(绿色)。伴随着这个,三桅也被强化了一部分(黄色)。前楼下部及后楼周围的25mm机关炮(黄色)的护盾被移设到增设的25mm机关炮上,同样现有的12.7cm高角炮(黄色)的护盾也被移设为下层12.7cm高角炮(绿色)用。下部增设的高角炮甲板(绿色)周围增设了25mm机关炮(绿色)。在后楼旁边增设了25mm机关炮用的火器管制装置(绿色)。

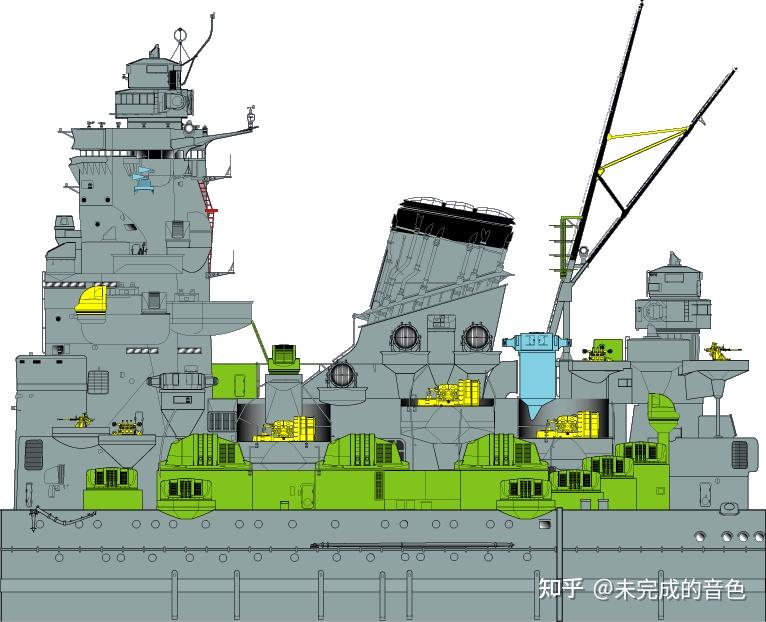

武藏于1944年4月10日~4月22日之间撤去了双舷的15.5cm副炮,增强了对空火器,但由于未能赶上12.7cm高角炮的增产,只强化了电探和25mm机关炮的增设。上图是改装后的武藏的中央部。舰桥部的桅杆索(红色)显示出和大和的区别。舰桥部的22号电探(淡蓝色)被移动到了18cm的海上警戒眼镜舷侧凸体的正下方。另外,第2舰桥旁边150cm的探照灯管制装置好像换成了25mm增设机关炮的火器管制装置(黄色)。舰桥基部的后部设置了兵员待机所(绿色)。另外,舰桥和烟囱之间的94式高射指挥装置(淡蓝色)被拆除,设置了25mm增建机关炮用的火器管制装置(黄色)。7、8号探照灯也被撤去了,但是这里好像设置了25mm的单装机铳。3桅杆上设置了13号电探(绿色),桅杆后面还设有电探室(绿色)。伴随着这个,3桅也被强化了一部分(黄色)。下部增设的高角炮甲板(绿色)周围增设了25mm机关炮(绿色)。在后楼旁边增设了25mm机关炮用的火器管制装置(绿色)。

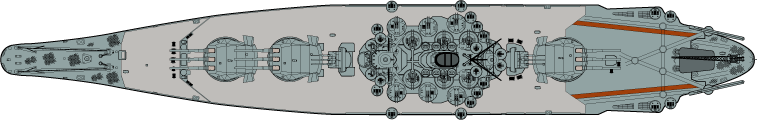

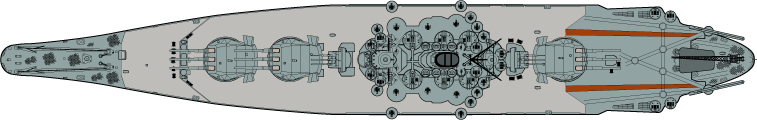

1944年6月あ号作战时的大和和武藏水机导轨,上大和下武藏。
